Topographie de Mennecy 1967 - 1971
Ce plan a été élaboré par les services du ministère de l'équipement et du logement, avec la collaboration du service du cadastre, entre 1967 et 1971. Il fait partie d'une série de planches papier confiées aux archives départementales de l'Essonne (côte AD091_783W) et rendues disponibles dans un format numérique JPEG. J'ai assemblé les planches concernant Mennecy, avec quelques difficultés sur les bords de chaque planche à cause des déformations du papier.
Notez que les côtes altimétriques et les lignes de niveau sont exprimées dans le nivellement général français en vigueur en 1967. Pour connaître l'altitude d'un point dans le nivellement actuel, ajouez le décalage trouvé pour le repère de nivellement de la gare de Mennecy: +33,9cm.
C'est une grosse image, 11250x7500 et 13 Moctets. Soyez patient pour la voir sur votre écran.
Cliquer sur l'image pour agrandir et charger le JPG
Cliquer ici pour charger la même image en PDF (format A0) Accueil
La collection complète de ces cartes est disponible à l'IGN à Saint Mandé, dans le Val de Mane. Il faut s'y rendre,, ce n'est pas accessible par Internet mais seulement par le métro.
Toute la région Ile de France a été couverte par des plans topographiques à 2 échelles: 1/5000 et 1/2000. La version au 1/2000 comporte aussi les divisions cadastrales et, c'est ce qui nous intéresse ici, des points dont l'altitude est exprimée au cm près.
Les plans au 1/5000 ont tous été numérisés, au scanner. Il n'y a donc pas autant de déformations géométriques de l'image numérique par rapport à l'oriiginal papier comme pour les photos faites par les archives départementales. Les plans au 1/2000 ne sont pas numérisés, on peut le faire faire à la demande.

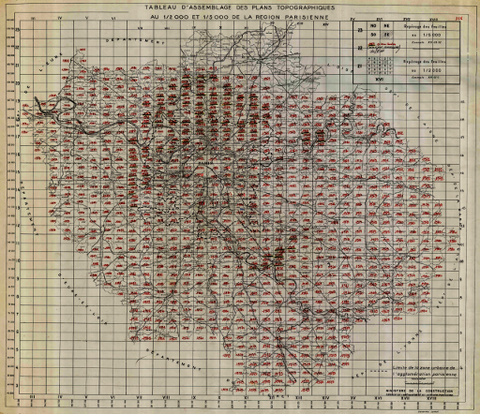

Voici le tableau d'assemblage des plans. Ceux dont l'année est postérieure à 1971 existent dans 2 versions, l'une de du début des années 1970 et l'autre de la fin des années 1970. . Attention au nivellement utilisé, avant ou après celui de 1969. Les plans au 1/2000 de Mennecy sont dans l'ancien nivellement. On le détermine en lisant les côtes des repères de nivellement et en les comparant aux côtes affichées dans les fiches de ces repères trouvées sur geoportail.
Cliquer sur l'image pour ouvrir l'image du tableau d'assemblage des cartes pour la région Ile de France en JPG.

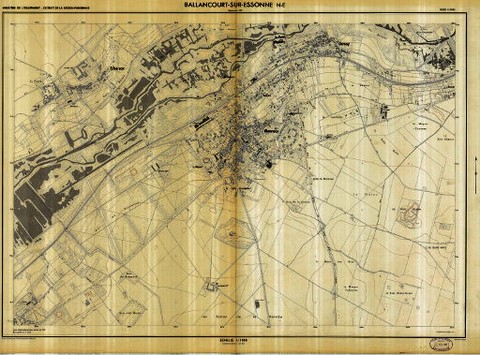

Mennecy au 1/5000 en 1967
Cliquer sur l'image pour le JPG, ou ICI pour le PDF
Mennecy au 1/5000 en 1978
Cliquer sur l'image pour le JPG, ou ICI pour le PDF
